首頁 > 產品中心 > 過濾脫水 > 筒型外濾式過濾機

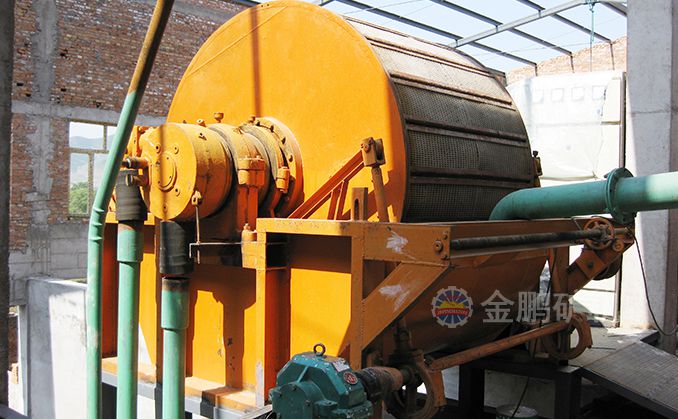

筒型外濾式過濾機

該款筒型過濾機主要用于過濾粒度細、要求產品含水分低的有色金屬和非金屬精礦,以及浮選精礦的脫水,也可用于不易沉淀懸浮液的固-液分離,廣泛用于選礦、冶金、化工、造紙等部門。

全國24小時客服熱線:400-6969-268

產品目錄

產品結構

外濾式筒形真空過濾機主要由筒體、傳動機構、分配頭、主軸承、攪拌器、礦漿槽、刮板和繞線機構等構成。

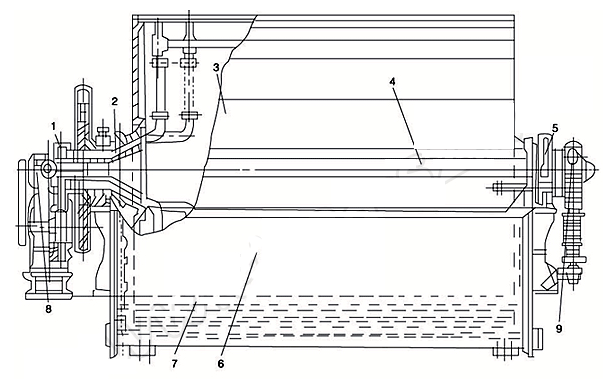

1.左、右分配頭;2. 喉管;3. 筒體;4. 刮板;5. 主軸承;6. 礦漿槽;7. 攪拌器;8. 傳動機構

產品工作原理

筒體是過濾機的主體,大型過濾機的筒體用鋼板焊接制成,小規格的采用鑄造筒體,一些老式的過濾機筒體用厚木板做成。筒體的外表面用隔條沿圓周方向分成一定數量的軸向貫通的過濾室,室與室之間嚴格地密封,互不通氣。過濾室里鋪設過濾板,一方面形成通道以便流通濾液;另一方面起著支撐過濾布的作用。

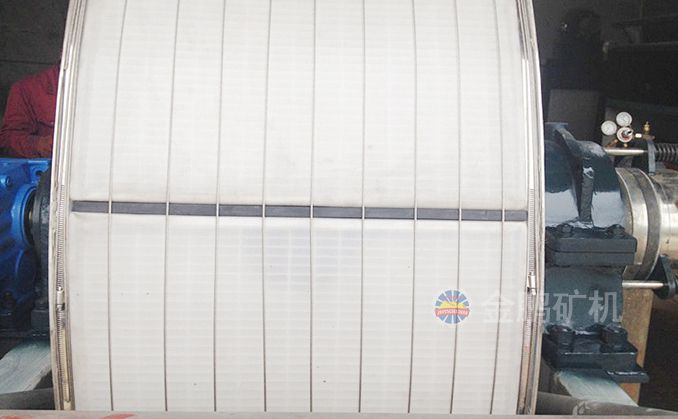

整個筒體外面裹著濾布,為了保證每室之間的密封,濾布用膠條、麻繩或棕繩嵌在隔條的繩槽內。然后再用繞線機構在筒體外面沿軸向以50-80mm的間距纏繞很多道鋼絲,把濾布固定在筒體上。

在筒體的一端有一個喉管,它有與過濾室數量相同的孔道,每個孔道都經過管子分別和對應的一個過濾室接通。傳動機構驅動筒體回轉,并且可以變換幾種速度。

產品優勢

GW型圓筒外濾式過濾機,是普通型過濾機,通過調整電機轉數實現無級變速,具有結構簡單、價格低、使用方便、維護量小、易損件少等優點。

產品參數

型號

過濾面積(m2)

筒體規格

筒體轉速(r.p.m)

真空計示壓力 KPa

抽氣量(m3/min.m2)

處理能力(t/h)

電機型號

電機筒體功率

電機攪拌器型號

電機攪拌器功率

重量

GW-3

3

φ1068×910

0.156-1.56

60-80

0.5-2

0.8-1.5

YCT132-4B

1.5

XWD0.75-4-59

0.75

2635

GW-5

5

φ1600×1060

0.156-1.56

60-80

0.5-2

1.6-2.4

YCT132-4B

1.5

XWD0.75-4-59

0.75

3760

GW-8

8

φ2000×1400

0.1-0.6

60-80

0.5-2

2.8-3.6

YCT160L-4A

2.2

Y112M-6

2.2

5455

GW-10

10

φ2000×1800

0.1-0.6

60-80

0.5-2

3.0-4.0

YCT160L-4A

2.2

Y112M-6

2.2

6017

GW-12

12

φ2000×2000

0.1-0.6

60-80

0.5-2

42434

Y112M-6

2.2

Y100L-6

1.5

6365

GW-20

20

φ2500×2650

0.14-0.54

60-80

0.5-2

3-8.0

YCT160-4B

3

XWD3-4-17

3

10600

GW-30

30

φ3350×3000

0.1-0.6

60-80

0.5-2

4.5-12

YD160M-8

2.2

XWD3-4-17

2.2

17200

GW40

40

φ3350×4000

0.1-0.6

60-80

0.5-2

6.0-16

YD160M-6

3.7

XWD4-4-17

3.7

19500

GW-50

50

φ3350×5000

0.1-0.6

60-80

0.5-2

7.5-20

YD160M-4

5

XWD5.5-7-59

5.5

21500

備注:鼓風指示壓力為10-30(Kpa),鼓風量為0.2-0.4(m3/min.m2)

相關案例

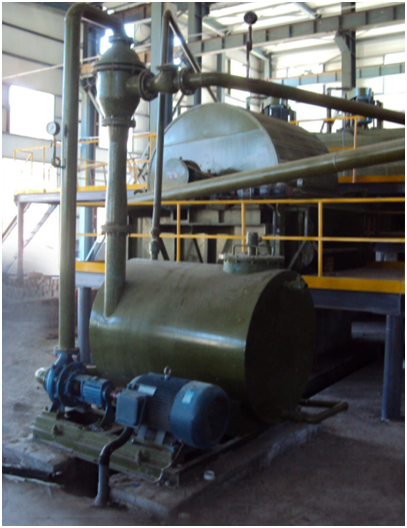

內蒙興達500t/d金礦
