假如鈑金加工件的視圖或樣圖的畫法出錯，展開圖再按照這種方法來繪制，在下料后組成制件時就會在品質上出現問題。所以，在鈑金生產中，需要對視圖進行審核，長江的審核方法有“形體分析法”、“線面體分析法”或者兩種方法結合起來，從點、線、面的投影原理，確定視圖的正確性，糾正樣圖的錯誤所在，保證鈑金制造合格。

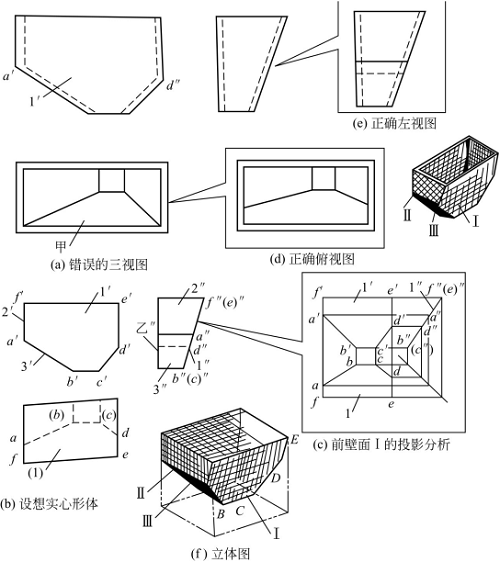

（1）碾米機鈑金件漏斗圖的糾錯 審核如圖1-75（a）所示的碾米機鈑金件漏斗三視圖。鈑金工根據圖1-75所示三視圖制造不出漏斗來。這是什么原因？
1）分析。通過三視圖的投影和空間分析，確定漏斗的內外形是一樣的，為了便于投影分析，設想該形體是實心體，如圖1-75（b）所示。主視圖的線框1'對應左視圖為斜線1″和豎線乙″，說明漏斗的前后壁是六邊形的側垂面和正平面。俯視圖中表示前壁Ⅰ應是六邊形線框（1），如圖1-75（c）前壁面Ⅰ的投影圖和圖1-75（f）立體圖。但圖1-75（c）的俯視圖把漏斗的前壁錯誤畫為梯形線框甲。主視圖的點a'、b'是“點中表示直線”，它是漏斗左右兩側面上兩個梯形的相交線。左視圖漏畫了實線和虛線，如圖1-75（b）所示。
2）正確制造漏斗形狀。從以上分析可知，漏斗若按此錯誤線框形狀圖下料，就會出現質量問題，使漏斗合攏不起來。只有按圖1-75（d）和圖1-75（e）的俯、左視圖的正確畫法，想象漏斗的形狀，把漏斗的前后壁按六邊形下料，左右兩側壁均用兩塊梯形下料，就能使碾米機鈑金件漏斗和各側面合攏起來。

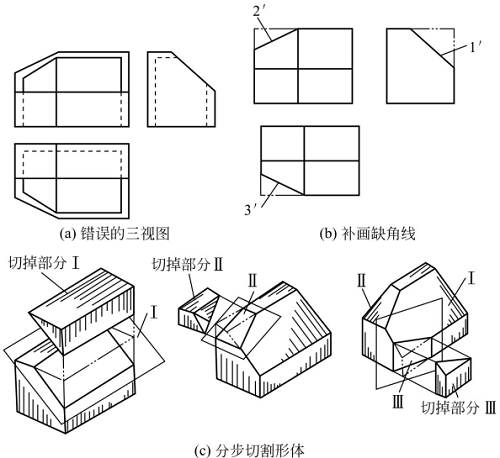

（2）殼斗三視圖的糾錯 審核如圖1-76（a）所示的殼斗的三視圖，糾正錯誤的畫法。
1）讀圖想象殼斗形狀。補齊圖1-76（b）三視圖和缺角線，初步想象殼斗原形是長方形，再從三個視圖中的斜線段1'、2'、3'，想象為長方形被三個不同的側垂面Ⅰ、正垂面Ⅱ、鉛垂面Ⅲ分別切去三個角后所形成的形體，如圖1-76（c）切割形成的立體形狀。由于截平面截切范圍不同，其截斷面的形狀也不相同，如切割的斷面Ⅱ（正垂面）、Ⅲ（鉛垂面）為梯形；切割的斷面Ⅰ（側垂面）為六邊形。
2）投影分析。在圖1-76（b）中，若不仔細進行三個截斷面的投影分析，是不易發現畫法上的錯誤的。如按圖1-76（a）所示各平面形狀和相對位置進行下料，殼斗是制造不出來的。
根據投影面垂直面的投影特征：其三個圖一定是“斜線對應兩個類似形線框”。如截面Ⅰ，左視圖是斜線1″，主、俯視圖是六邊形的類似形線框1'、1″；截面Ⅱ，主視圖上是斜線2″，俯視圖是梯形的類似形線框2'、2″；俯視圖上是斜線3，主、左視圖是梯形的類似形線框3'、3″，如圖1-76（d）所示三個截面Ⅰ、Ⅱ、Ⅲ的投影圖。
通過三個截面的投影分析，顯然可看出圖1-76（a）、（b）的畫法是錯誤的。

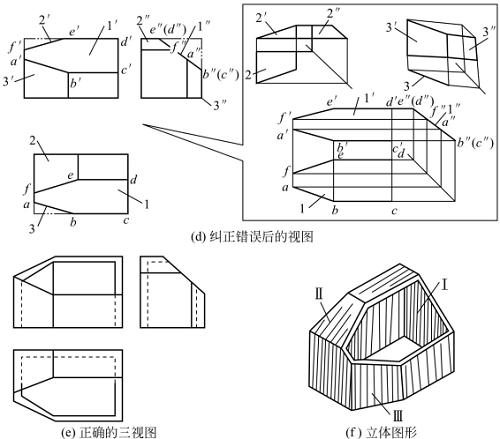

3）糾正錯誤的畫法。修改殼斗的三視圖。應用點、線、面的投影特點，修改圖1-76（a）的錯誤畫法，改成圖1-76（d）和所示殼斗的三視圖，想象為圖1-76（f）所示的立體形狀。
4）按殼斗各面形狀下料。該構件上口為六邊形，下口為矩形；前壁為矩形和梯形的兩平面相交；后壁為五邊形平面；左側壁為直角五邊形；右側壁為直角五邊形平面；頂面為直角梯形和矩形的兩平面相交所組成。若按這五個平面的實際形狀和大小進行下料，并按圖中所示和空間位置進行合攏，便可得到如圖1-76（f）所示的殼斗形狀。
