產品 案例 關于
鋁和鋁合金是鈑金加工的常用材料，其具有良好的導電、導熱性、塑型高，適用于制造各種零配件，為了提高強度，還會在純鋁中加入銅、鎂、猛等合金元素，形成鋁合金，使各項加工屬性都有所提升。
（1）鋁及鋁合金牌號表示方法

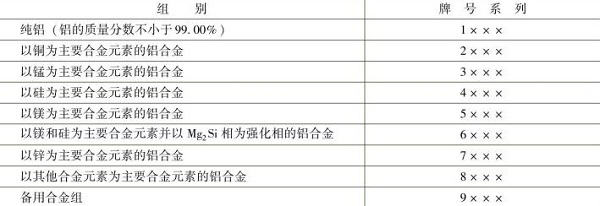

鋁及鋁合金采用四位數字體系牌號和四位字符體系牌號兩種牌號表示。鋁及鋁合金的組別與牌號系列見表1-7。
（2）變形鋁及鋁合金新舊牌號對照
由于歷史的原因，變形鋁及鋁合金的牌號在鈑金加工中還常常沿用舊牌號。鋁及其合金的產品舊牌號是以代號字頭或元素符號后的成分數字，或者順序號結合產品類別或組別名稱表示，其中：
1）產品代號用漢語拼音字母、化學元素符號及阿拉伯數字相結合的方法表示，如鋁用L表示，硬鋁用LY表示，防銹鋁用LF表示。
2）產品的狀態、加工方法和特性的代號用漢語拼音字母表示，如熱加工用R表示，退火狀態用M表示，特硬用T表示，硬用Y表示，其中3/4硬用Y1表示，1/2硬用Y2表示，1/3硬用Y3表示，1/4硬用Y4表示。
我國工業純鋁牌號依據雜質限量進行編制，如L1、L2、L3等，L是“鋁”字漢語拼音字首，其后附數字順序越大，純度越低。而高純鋁牌號L01～L04，鋁的質量分數在99.93%以上，其后附數字順序越大，純度則越高，如L04鋁的質量分數不小于99.996%。
鋁合金按其成分和工藝特點可分為變形鋁合金與鑄造鋁合金兩大類。我國用于鈑金生產的變形鋁合金，按其主要性能特點分為硬鋁、防銹鋁、超硬鋁及鍛鋁等。

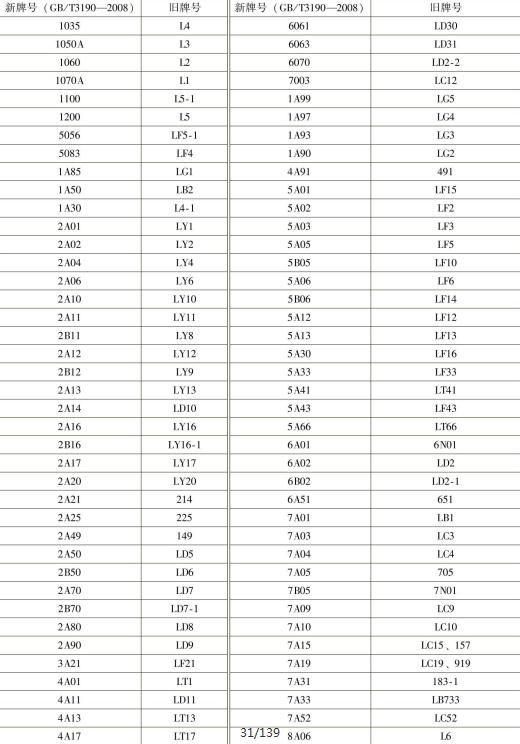

表1-8給出了變形鋁及鋁合金新舊牌號的對照。
（3）常用的鋁及鋁合金的鈑金加工力學性能、主要特性與應用

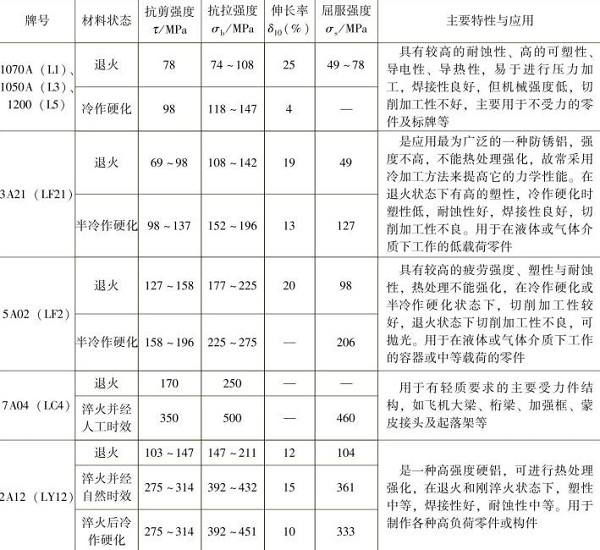

表1-9給出了常用的鋁及鋁合金的力學性能、主要特性與應用。
